Layout

Un layout è un canvas in cui posiziona i Suoi dispositivi RGB per riflettere la loro collocazione fisica. SignalRGB utilizza queste informazioni spaziali per determinare come gli effetti di illuminazione si muovono attraverso la Sua configurazione.

Cos’è un layout?

Un layout è una mappa dei Suoi dispositivi. Posiziona ogni dispositivo sul canvas per rispecchiare dove esso si trova sulla Sua scrivania o all’interno del Suo case. SignalRGB legge questa mappa per coordinare gli effetti di illuminazione su tutti i Suoi dispositivi contemporaneamente.

Senza un layout, ogni dispositivo esegue gli effetti in modo indipendente. Un effetto onda sulla Sua tastiera non ha alcuna relazione con la stessa onda sul Suo mouse o sulle Sue ventole. Con un layout accurato, quell’onda attraversa l’intera configurazione come se tutti i Suoi dispositivi fossero un’unica superficie continua.

Cosa controllano i layout

I layout memorizzano due elementi principali:

• Posizioni dei dispositivi: dove ogni dispositivo si trova sul canvas in relazione agli altri
• Luminosità del layout: il livello di luminosità salvato con il layout

Salvare e cambiare layout

Può salvare più layout e passare da uno all’altro in qualsiasi momento. Questo Le consente di mantenere configurazioni diverse per scopi diversi senza dover ricostruire la Sua configurazione ogni volta.

Usi comuni:

• Un layout desktop per la Sua configurazione completa
• Un layout impostato per adattarsi a un effetto visualizzatore audio
• Layout per visualizzare la salute o altre informazioni vitali di gioco con gli Effetti di integrazione con i giochi

Come creare un layout

Questa sezione La accompagna nella creazione di un layout in modo che gli effetti di illuminazione si muovano sui Suoi dispositivi come un’unica superficie continua.

Prima di iniziare

Si assicuri di avere:

• SignalRGB installato e in esecuzione
• Almeno un dispositivo rilevato e visibile nella pagina Dispositivi

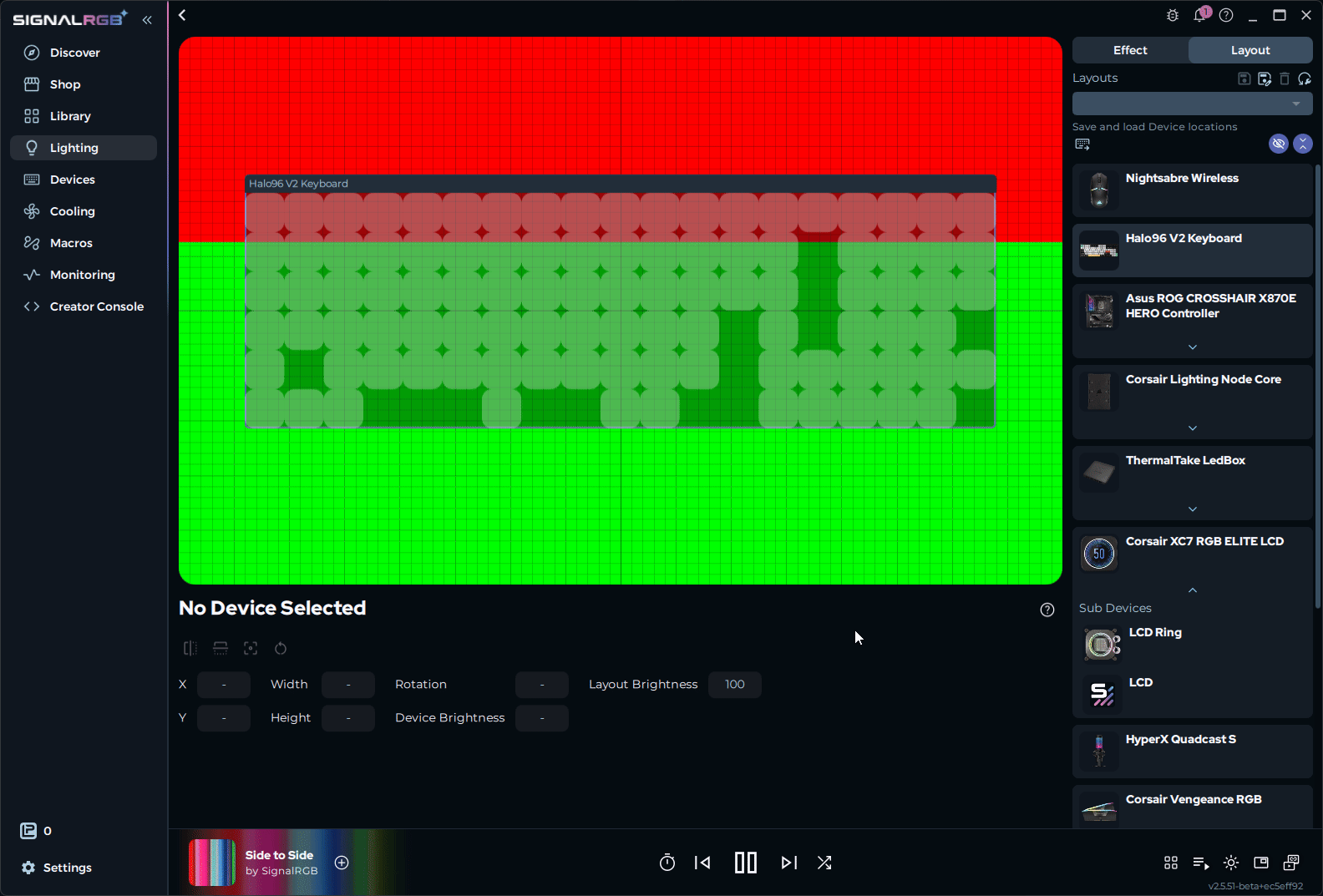

Aprire la pagina Layout

Faccia clic sulla pagina Illuminazione nella navigazione di sinistra, quindi sulla scheda Layout in alto a destra.

Il canvas mostra ogni dispositivo rilevato nella Sua configurazione. Per impostazione predefinita, tutti i dispositivi sono impilati al centro del canvas.

Aggiungere dispositivi al Suo layout

Tutti i dispositivi rilevati appaiono automaticamente sul canvas. Ogni dispositivo è rappresentato come una casella etichettata.

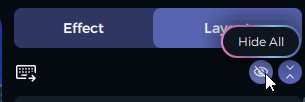

1. Faccia clic su Nascondi tutti nell’angolo in alto a destra per svuotare il canvas
2. Mostri un dispositivo alla volta e lo posizioni prima di passare al successivo

Se un dispositivo non è visibile sul canvas, verifichi che sia connesso e riconosciuto nella pagina Dispositivi.

Consiglio

Costruire il Suo layout un dispositivo alla volta rende più facile posizionare ciascuno con precisione prima di passare al successivo.

Posizionare i Suoi dispositivi

1. Trascini ogni casella del dispositivo nella posizione che corrisponde alla sua collocazione fisica sulla Sua scrivania o nel Suo case
2. Per un posizionamento preciso, inserisca coordinate esatte nel pannello delle impostazioni in fondo alla pagina

Spostare un dispositivo sul canvas modifica la porzione di effetto che esso visualizza.

Consiglio

Applichi l’effetto Side-to-Side mentre posiziona i dispositivi. Rende facile individuare posizioni disallineate mostrando come l’illuminazione scorre da un dispositivo all’altro.

Ridimensionare e ruotare i dispositivi

Ridimensionare un dispositivo cambia quanta parte del canvas dell’effetto viene campionata. Ruotare cambia la direzione in cui gli effetti entrano ed escono dal dispositivo.

1. Trascini gli angoli di una casella del dispositivo per ridimensionarla

2. Utilizzi le maniglie degli angoli per ruotare, o inserisca un valore di rotazione nel pannello delle impostazioni in fondo alla pagina

Invertire un dispositivo

Utilizzi l’opzione di inversione per capovolgere un dispositivo sul suo asse X. Questo è particolarmente utile per ventole RGB montate al contrario o rivolte all’indietro.

1. Selezioni il dispositivo sul canvas
2. Faccia clic sul pulsante di inversione nell’angolo in basso a sinistra

La direzione in cui gli effetti viaggiano attraverso il dispositivo viene invertita.

Salvare il Suo layout

1. Faccia clic sul controllo di salvataggio nell’angolo in basso a destra della pagina
2. Inserisca un nome descrittivo per il layout
3. Faccia clic su Salva

Può creare più layout per diverse configurazioni, giochi o stati d’animo e passare da uno all’altro in qualsiasi momento utilizzando gli stessi controlli.

Scorciatoie da tastiera

Queste scorciatoie sono disponibili mentre lavora sulla pagina Layout.

Scorciatoia	Azione
Ctrl+Z	Annulla
Ctrl+Y	Ripeti
Ctrl+S	Salva il layout corrente
Ctrl+A	Seleziona tutti i dispositivi
Delete	Rimuove il dispositivo selezionato dal layout
Escape	Annulla la selezione corrente
F5	Aggiorna l’elenco dei dispositivi
